Podkreślić:
łącznik rozszerzający ze skóry silikonowej
, niemetalowy
, dn200-6000 wyrównania tkanin
1. Złącza rozszerzające
Złącza rozszerzające, znane również jako kompensatory, mają elastyczną konstrukcję, która obejmuje jeden lub więcej miotaczy (komponentów elastycznych), złącza, podłogi, kołnierze, przewody i inne akcesoria.Wstawione na łupkach naczyń lub rurociągachW celu zmniejszenia dodatkowych obciążeń wynikających z wahań temperatury i wibracji mechanicznych, poprzez skuteczne rozszerzanie i kurczenie miotaczy,Kompensują one zmiany wymiarowe w rurociągachDodatkowo dostosowują się do przesunięć osiowych, bocznych i kątowych,zapewnienie rozwiązania w zakresie redukcji hałasu i wibracji w systemach zasilania ciepłem.
Aby zapobiec deformacji lub uszkodzeniu rurociągów grzewczych spowodowanym rozszerzeniem cieplnym i stresem temperaturalnym, niezbędne są kompensacje.Minimalizują obciążenie ścian rurociągów i zmniejszają siły działające na zawory lub konstrukcje wspierające.
Z uwagi na elastyczność i możliwość swobodnego rozszerzania się i kurczania, połączenia rozszerzające zapewniają niezawodną pracę, doskonałą wydajność i kompaktową konstrukcję.Są szeroko stosowane w różnych gałęziach przemysłu.U-formatyczny zespół rozszerzający jest najczęściej stosowanym zespółem rozszerzającym naczynia, a następnie zespółami o kształcie Ω i C.Złącza rozszerzające rurociągi są klasyfikowane na podstawie kompensacji strukturalnej, takie jak połączenia uniwersalne, równoważone ciśnieniem, zawiasowe i rozszerzające się na gimbal.
| Główny punkt |
Klasyfikacja |
Opis |
|
Połączenie metalowe
|
Zespół rozszerzający łokieć
|
Wykorzystanie urządzeń do wykonywania pomiarów, w tym urządzeń do wykonywania pomiarów,funkcja jako rodzaj stawu rozszerzającego, który wykorzystuje elastyczne właściwości deformacji kształtu w celu kompensacji zmian wymiarowychIch zaletami są doskonała wytrzymałość, długa żywotność i możliwość produkcji na miejscu.i posiadają większą odporność na tarciePomimo tych wad, zakręty napięcia są szeroko wykorzystywane w różnych rurociągach parowych i długich systemach rurociągów.
|
|
Złącze rozszerzające
|
Złącze rozszerzające miota, wykonane z miota metalowego, zapewnia zarówno rozszerzenie osiowe, jak i skurcz wzdłuż rurociągu, a także ograniczone możliwości gięcia.W celu zabezpieczenia przed przekroczeniem dopuszczalnego limitu rekompensaty, na obydwu końcach miecza umieszczane są pręty lub pierścienie ochronne, natomiast na końcach połączonych rurociągów umieszczane są wsparcia przewodzące.dostępne są złącza kątowe i boczne rozszerzające się w celu zrekompensowania deformacji rotacyjnych i bocznych w rurociągach.
Zalety tych połączeń rozszerzających obejmują efektywność przestrzenną, oszczędność materiałów, łatwość standaryzacji i możliwości masowej produkcji.stosunkowo krótsza długość życia jest wadąZwykle łącza rozszerzające węgle są stosowane w krótkich rurociągach o niskiej temperaturze i ciśnieniu.zakres zastosowań tego typu złącza rozszerzającego się jest coraz szerszyObecnie złącza rozszerzające się w wyniku wiertni mogą być wykorzystywane w systemach rurowych o maksymalnym ciśnieniu 6,0 MPa.
|
|
Złącze rozszerzające typu ślizgowego
|
Złącze rozszerzające typu ślizgowego jest wszechstronnym urządzeniem, które wykorzystuje wewnętrzne i zewnętrzne rękawki zdolne do względnego ruchu osiowego w celu kompensowania rozszerzenia termicznego i obrotu osiowego w rurociągach.Przestrzeń między rękawami jest uszczelniona pudełkiem wypełniającym, zapewniając, aby oba końce rur poruszały się po tej samej osi podczas pracy.
Kluczowe elementy tego połączenia rozszerzającego obejmują rękawy (rury rdzenia), powłoki i materiały uszczelniające.oferuje niewielką objętość z dużą kwotą rekompensatyWewnętrzna osłona ślizga się o zewnętrzną osłonę, aby zrekompensować rozszerzenie cieplne, przy jednoczesnym utrzymaniu dynamicznej uszczelnienia o wysokiej wydajności.
Uszczelnienie pomiędzy powłoką i wewnętrznym rękawem wykorzystuje nowy materiał syntetyczny, który może wytrzymać wysokie temperatury, odporność na korozję i starzenie się.Ten materiał ma temperaturę od -40 do 150 stopni Celsjusza, a w szczególnych warunkach może osiągać temperaturę do 350 stopni Celsjusza, co zapewnia nie tylko przesuwanie osiowe, ale również zapobiega wyciekowi medium wewnątrz rury.
Ogólnie rzecz biorąc, złącze rozszerzające typu ślizgowego stanowi niezawodne i wydajne rozwiązanie w celu kompensowania rozszerzania termicznego i obrotu osiowego w rurociągach,przy jednoczesnym utrzymaniu bezpiecznej pieczęci i wydłużeniu czasu życia systemu.
|
|
Złącze rozszerzające niemetalowe
|
Gumowy staw rozszerzający
|
Składa się z materiałów kompozytowych z gumy i włókien gumowych, stalowych flans, rękawów i materiałów izolacyjnych, jest on głównie stosowany do elastycznych połączeń między różnymi wentylatorami i przewodami.Jego funkcje obejmują amortyzację., redukcja hałasu, uszczelnienie, średnia odporność, łatwe przemieszczanie i montaż.usunięcie dymu i pyłu w dziedzinie ochrony środowiska.
|
|

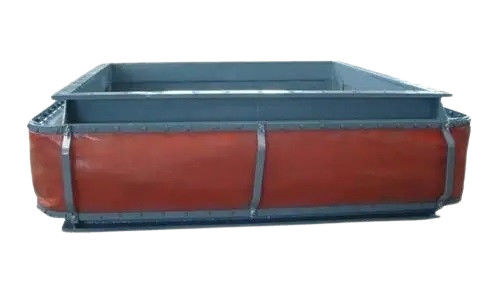

Złącze rozszerzające tkaniny
|
Złącze rozszerzające tkaniny jest wykonane głównie z tkaniny włóknistej, gumy i innych materiałów odpornych na wysokie temperatury.Złącza rozszerzające tkaniny mogą kompensować osialneProdukty o charakterze bocznym i kątowym, z cechami takimi jak brak napędu, uproszczona konstrukcja podtrzymania, odporność na korozję, odporność na wysokie temperatury, redukcja hałasu, redukcja drgań i inne.Jest szczególnie odpowiedni dla gorących rur wybuchowych i rurociągów dymu i pyłu elektrowniWłókno tkaniny niemetalowego kompenzatora i sama bawełna izolacyjna mają funkcje absorpcji dźwięku i izolacji drgań.Dlatego mogą skutecznie zmniejszać hałas i wibracje kotłaProsta konstrukcja, lekka waga i łatwa konserwacja.
|
Super austenityczna stal nierdzewna:254SMO,904L,AL6XN
Dupleks ze stali nierdzewnej:2205 Stal podwójnie fazowa(S31803)
Stal stopowa na bazie niklu:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Stop Hastelloy C-276/C-22/X,MONEL400/K500
Czyste niklo:N4,N6 ((Ni200,Ni201)
Płyty tytanowe do pieczętowania:GR1,GR2,TA1,TA2
Ostała nierdzewna austenitowa:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2. Niemetalowe złącza rozszerzające
- Kompenzatory niemetalowe/typy złączy rozszerzających
Kompenzatory niemetalowe można podzielić na następujące typy: proste cylindryczne niemetalowe złącza rozszerzające, złożone niemetalowe złącza rozszerzające, kątowe niemetalowe złącza rozszerzające,i kwadratowe niemetalowe złącza rozszerzające.
Wykorzystuje się je głównie w kanałach dymnych elektrowni w celu absorpcji przesunięć cieplnych i/lub absorpcji wstrząsów.Rodzaje połączeń dla prostokątnych wyrównaczy niemetalowych obejmują połączenie płaszcza i połączenie dyszy.
- Wykorzystuje się w tym celu następujące urządzenia:
- Parametry techniczne niemetalowych wyrównaczy (niemetalowe złącza rozszerzające):
|
Długość segmentu kompensacyjnego ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Objętość rekompensaty ((nm)
|
Przesunięcie osiowe (x/m)
|
- 30 |
-50 |
-75 |
-85 |
-105 |
-125 |
-130 |
- 140 |
-165 |
-175 |
-195 |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+70 |
+74 |
+80 |
|
Przesunięcie boczne (y/m)
|
± 10 |
±15 |
± 25 |
± 30 |
±45 |
±50 |
± 60 |
± 68 |
± 7o |
±73 |
±75 |
± 80 |
± 85 |
± 90 |
|
Temperatura robocza (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Ciśnienie robocze P ((Kpa)
|
±10~±300, jeżeli użytkownik tego wymaga, ciśnienie przekraczające zakres, może być zaprojektowane oddzielnie.
|
|
Wpływ
|
a ̇ b |
w=8 ̇15 |
| c ęd |
w=8 ̇20 |
- Zakres zastosowaniaKompenzatory niemetalowe (złącza rozszerzające niemetalowe):
Przewód wydechowy turbiny gazowej
System odsiarczania
Przewody dymne i układy wydechowe różnych gałęzi przemysłu
Węglowe kotły, kotły o krążącej siarkowanej warstwie
Przewody dymne kotłów ciepła odpadowego
3. Okrągłe niemetalowe łącze kompensacyjne/rozszerzające
Określony niemetalowy zespół kompensacyjny/rozszerzający ma następujące główne cechy:
Kompensacja rozszerzenia termicznego: może kompensować w wielu kierunkach, znacznie przewyższając metalowe kompenzatory, które mogą zapewnić tylko jednosiową kompensację.
Odszkodowanie zaBłąd montażu: Ze względu na nieuniknione błędy w systemie podczas połączeń rurociągów, rekompensatory światłowodowe skutecznie eliminująniezgodność.
Zmniejszenie hałasu iWibracjeIzolacja: Tkanina włóknista i bawełna izolacyjna posiadają funkcje absorpcji dźwięku i izolacji wibracji, skutecznie zmniejszając hałas i wibracje w systemach takich jak kotły i wentylatory.
Brak odwrotnej siły napędowej: ponieważ głównym materiałem jest tkanina włóknista, nie ma przenoszenia siły.i oszczędza masę materiałów i siły roboczej.
Doskonała odporność na wysoką temperaturę i korozję: Wybrane materiały fluoro- i silikonowe mają doskonałą odporność na wysoką temperaturę i korozję.
Dobre wydajności uszczelniające: Dzięki stosunkowo kompletnemu systemowi produkcji i montażu, rekompensatory włóknowe zapewniają brak wycieków.
Lekka, prosta konstrukcja, wygodna instalacja i konserwacja.
Niższa cena w porównaniu z wyrobami kompensacyjnymi z metalu, lepsza jakość niż produkty importowane: cena wynosi 1/2 do 1/5 produktów importowanych, z dobrym efektem tłumienia.
Dobre wydajność uszczelniająca: wykorzystuje duże kołnierze bez uszczelnień, zmniejszając koszty i zapewniając bezpośrednią instalację.
Długa żywotność.
