Złącza elastyczne do rozszerzania mostów metalowych
, Złącza rozszerzające metalowe SS304
, Metaliczny staw rozszerzający
Złącza rozszerzające (kompenzatory)
Złącza rozszerzające: wszechstronne kompensatory dla rurociągów i statków
Złącza rozszerzające, powszechnie znane jako kompenzatory, są kluczowymi elementami w różnych zastosowaniach przemysłowych.Służąc jako główny organ roboczyWraz z złączami, podtrzymywarkami, flansami, przewodami i innymi akcesoriami są to elastyczne konstrukcje przeznaczone do montażu na muszli statku lub rurociągach.
Funkcjonalność i zastosowania
Złącza rozszerzające są niezbędne do zrekompensowania dodatkowych naprężeń spowodowanych różnicami temperatur i wibracjami mechanicznymi.zmniejszają zmiany wymiarowe w rurociągachPonadto mogą dostosowywać się do przesunięć osiowych, bocznych i kątowych w tych systemach.Złącza rozszerzające mają również zastosowanie w systemach redukcji hałasu i wibracji oraz systemach podgrzewania.
W rurociągach ciepłowniczych wyrównania odgrywają istotną rolę w zapobieganiu deformacji lub uszkodzeniom spowodowanym rozszerzeniem cieplnym lub obciążeniem temperaturą.Kompensują rozszerzenie cieplne., zmniejszając tym samym obciążenie ścian rurociągów i minimalizując siły wywieranie na zawory lub konstrukcje nośne.
Zalety i zastosowania
Jako elastyczne elementy kompensacyjne zdolne do swobodnego rozszerzania i kurczania, złącza rozszerzające mają wiele zalet: są niezawodne, dobrze działają i mają kompaktową strukturę.Ze względu na te cechy, są szeroko stosowane w takich gałęziach przemysłu, jak inżynieria chemiczna, metalurgia i energia jądrowa.
Rodzaje i formy
Złącza rozszerzające występują w różnych formach dla naczyń, z których najpopularniejszym wyborem jest złącze w kształcie U w oparciu o kształt miota.Jeśli chodzi o rurociągi, łącza rozszerzające są klasyfikowane zgodnie z kompensacją strukturalną.i złącza rozszerzającego gimbalKażdy typ jest dostosowany do specyficznych potrzeb i wymagań różnych zastosowań przemysłowych.
| Główny punkt |
Klasyfikacja |
Opis |
| Połączenie metalowe |
Łokieć Rozszerzenie stawu |
Zgięte rury, takie jak zakręty napięcia w kształcie litery U, służą jako złącza rozszerzające, wykorzystując ich elastyczne deformacje w celu kompensowania.zajmują znaczącą przestrzeńMimo swoich wad, są szeroko stosowane w rurociągach parowych i długich rurociągach.
|
|
Złącze rozszerzające
|

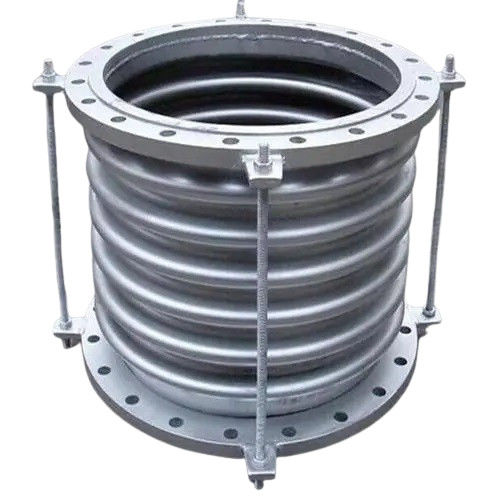

Złącze rozszerzające jest złączem rozszerzającym wykonanym z metalowych miotaczy. Może się rozszerzać i kurczyć wzdłuż kierunku osiowego rurociągu, a także umożliwia niewielkie gięcie.W celu zapobiegania przekraczaniu dopuszczalnej kwoty rekompensaty, na obu końcach miotań umieszczane są pręty lub pierścienie ochronne, a na obu końcach połączonych rurociągów umieszczane są wsparcia przewodzące.które mogą być stosowane do kompensowania deformacji obrotowych i bocznych deformacji rurociągówZaletami tych połączeń rozszerzających są oszczędność miejsca, materiałów, łatwość standaryzacji i masowa produkcja, ale wadą jest stosunkowo krótka żywotność.Złącza rozszerzające Bellows są zwykle stosowane w krótkich rurociągach o niskiej temperaturze i ciśnieniuWraz ze wzrostem technologii produkcji miotaczy rozszerza się zakres zastosowań tego rodzaju złączy rozszerzających.łącza rozszerzające miotacze mogą być stosowane w systemach rur o maksymalnym ciśnieniu 60,0 MPa. |
| Złącze rozszerzające typu ślizgowego |
Złącze rozszerzające typu ślizgowego składa się z wewnętrznych i zewnętrznych rękawów zdolnych do względnego ruchu osiowego.utrzymywanie obydwu końców rur w ruchu na tej samej osiProdukt składa się głównie z osłon (rury rdzenia), powłok, materiałów uszczelniających itp. Jest używany do kompensowania rozszerzenia osiowego i obrotu osiowego przez dowolny kąt rurociągów.Ma charakterystykę małej wielkości i dużej kwoty rekompensaty, nadaje się do ciepłej wody, pary i tłuszczu.Wewnętrzna obudowa złącza rozszerzającego typu ślizgowego jest podłączona do rurociągu i przyjmuje zasadę i strukturę wysokiej wydajności samodzielnie uszczelniającej uszczelnienie dynamiczneMoże swobodnie przesuwać się wewnątrz powłoki wraz z rozszerzaniem i kurczeniem rurociągu i może spełniać wymagania uszczelniające każdego rurociągu.Między powłoką i wewnętrznym rękawem używa się rodzaju uszczelnienia z nowego materiału syntetycznego, odporny na wysokie temperatury, odporny na korozję i starość, z zastosowanym zakresem temperatur od -40 do 150 stopni Celsjusza,i do 350 stopni Celsjusza w szczególnych warunkachMoże nie tylko zapewnić poślizg osialny, ale także zapobiegać wyciekowi medium wewnątrz rury. |
| Złącze rozszerzające niemetalowe |
Gumowy staw rozszerzający |
Składa się z materiałów kompozytowych z gumy i włókien gumowych, stalowych flans, rękawów i materiałów izolacyjnych, jest on głównie stosowany do elastycznych połączeń między różnymi wentylatorami i przewodami.Jego funkcje obejmują amortyzację., redukcja hałasu, uszczelnienie, średnia odporność, łatwe przemieszczanie i montaż.usunięcie dymu i pyłu w dziedzinie ochrony środowiska. |
| Złącze rozszerzające tkaniny |
Złącza rozszerzające tkaniny, składające się głównie z tkaniny włókienniczej i materiałów odpornych na wysokie temperatury, takich jak guma, oferują wszechstronną kompensację drgań i deformacji wentylatora i przewodu.Zdolnie poruszają osialne, ustawienia boczne i kątowe bez wytwarzania siły napędowej, uproszczając konstrukcję nośnika.i tłumienie drgańIdealne dla instalacji energetycznych, w tym rurociągów dymu i pyłu, te niemetalowe kompenzatory posiadają właściwości absorpcji dźwięku i izolacji wibracji.skutecznie zminimalizując hałas i wibracje z kotłówDzięki prostej konstrukcji, lekkiej konstrukcji i łatwej konserwacji zapewniają łatwą wydajność operacyjną. |
Super austenityczna stal nierdzewna:254SMO,904L,AL6XN
Dupleks ze stali nierdzewnej:2205 Stal podwójnie fazowa(S31803)
Stal stopowa na bazie niklu:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Stop Hastelloy C-276/C-22/X,MONEL400/K500
Czyste niklo:N4,N6 ((Ni200,Ni201)
Płyty tytanowe do pieczętowania:GR1,GR2,TA1,TA2
Ostała nierdzewna austenitowa:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
