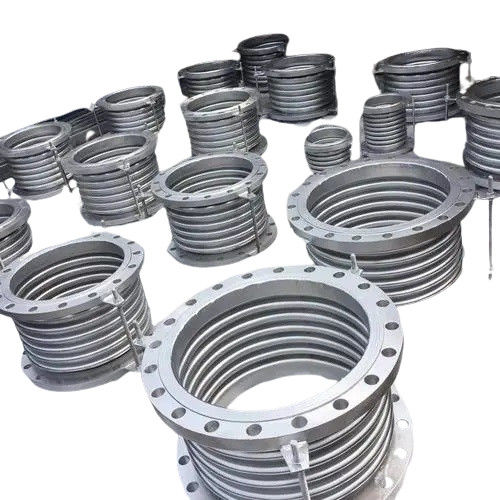

Flanka łącza rozszerzającego rury metalowej do rurociągów

1. Złącza rozszerzające (kompenzatory)

• Wprowadzenie do złączy rozszerzających (kompenzatorów)

  Złącza rozszerzające, znane również jako kompensatory, są elastycznymi konstrukcjami, których podstawowym elementem roboczym jest elastyczny miotacz.i dodatkowych akcesoriówZłącza te, zainstalowane na muszli statku lub rurociągach, skutecznie kompensują dodatkowe obciążenia spowodowane wahaniami temperatury i wibracjami mechanicznymi.Wykorzystując rozszerzanie i kurczenie się miecza, dostosowują się do zmian wymiarowych w rurociągach, kanałach i naczyniach z powodu rozszerzania i kurczenia cieplnego.Ich zastosowania obejmują redukcję hałasu i wibracji, a także systemy podgrzewania.

  W celu ograniczenia deformacji lub uszkodzenia rurociągów grzewczych w wyniku rozszerzenia termicznego lub obciążenia temperatury instalowane są wyrównywacze w celu zrównoważenia tych rozszerzeń,zmniejszając tym samym obciążenie ścian rurociągów i minimalizując siły działające na zawory lub konstrukcje podtrzymujące.

  Połączenia rozszerzające, zapewniające niezawodną pracę, doskonałą wydajność i kompaktową konstrukcję, są szeroko stosowane w takich gałęziach przemysłu, jak inżynieria chemiczna, metalurgia i energia jądrowa.Wśród różnych form stawów rozszerzających naczynia, dominuje konstrukcja w kształcie U, a następnie łączniki o kształcie Ω i C. Złącza rozszerzające rurociągi są klasyfikowane na podstawie metod kompensacji strukturalnej, w tym uniwersalnych, zrównoważonych ciśnieniem,z zawiasami, i złącza rozszerzające gimbal.

• Klasyfikacja

• Materiały specjalne

Dostępne są różnorodne stopy i metale o wysokiej wydajności do różnych zastosowań przemysłowych, w tym:

1. Super austenityczna stal nierdzewna: 254SMO, 904L i AL6XN oferują wyjątkową odporność na korozję w ekstremalnych warunkach.

2. Stal nierdzewna typu dupleks: 2205 Stal dwufazowa (S31803) łączy w sobie właściwości stali nierdzewnej austenitycznej i ferrytycznej, co daje wysoką wytrzymałość i odporność na korozję.

3. Stali stopowych na bazie niklu: Szeroki zakres stopów INCOLOY i INCONEL, w tym 800/800H/800HT/840/825 i 600/601/690/625/X-750, zapewnia wysoką odporność na temperaturę i doskonałą odporność na korozję.

4. Stop Hastelloy: wersje C-276, C-22 i X oferują wyższą odporność na korozję w środowiskach przetwarzania chemicznego.

5. Czysty nikel: N4 i N6 (Ni200, Ni201) to czyste gatunki niklu stosowane w zastosowaniach wymagających wysokiej przewodności elektrycznej i odporności na korozję.

6. Płyty tytanowe do pieczętowania: Płyty tytanowe GR1, GR2, TA1 i TA2 są lekkie, ale wytrzymałe, nadają się do pieczętowania i innych zastosowań wymagających odporności na korozję i trwałości.

7. Stal nierdzewna austenitowa: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti są powszechnie stosowanymi gatunkami stali nierdzewnej o dobrej odporności na korozję i formowalności.

2Metalowe złącza rozszerzające (kompenzatory)

• Zespół rozszerzający łokieć

• Zespół rozszerzający Bellows-----Zjednoczony Zespół rozszerzający

• Złącze rozszerzające się w powietrzu...Związany staw rozszerzający

• Złącze rozszerzające się w powietrzu ---- Złącze rozszerzające się w powietrzu

• Złącze rozszerzające się w ciśnieniu wyważone

• Złącze rozszerzające się w powietrzu ----- Złącze rozszerzające się w osi pod ciśnieniem zewnętrznym

• Złącze rozszerzające typu ślizgowego
