1Zęby rozszerzające
Jednoszytkowy zespół rozszerzający
Składa się z pojedynczego miotacza wraz z szpilką, płytami zawiasowymi, płytami podnoszącymi i innymi elementami konstrukcyjnymi. Ten typ stawu rozszerzającego absorbuje przesunięcie kątowe poprzez zmianę kąta.Siła napędowa i ciśnienie pojedynczego zawiasowego wiertła rozszerzenia łączne są podnoszone przez zawias, co zapewnia, że połączenie rozszerzające nie może pochłaniać ruchu osiowego i chroni metalowe miotacze przed skrętem.z ich zdolnością kompensacyjną proporcjonalną do odległości.
- Ciśnienie projektowe: 0,1 - 2,5 MPa
- Temperatura projektowa: -25~800°C
- Rodzaj połączenia: flanszka/z spawaniem
- Zmiany, które mogą powstać w wyniku zastosowań określonych w pkt 3.4.1 niniejszego regulaminu:
- Standardy: EJMA, ASME, GB/T 12777-2019
2Uniwersalny zespół rozszerzający
Składa się z dwóch miotaczy połączonych przewodem pośrednim, wraz z szpilką, płytami zawiasowymi, płytami podnoszącymi i innymi elementami konstrukcyjnymi.To połączenie rozszerzające pochłania przemieszczanie boczne i kątowe w samolocie, wytrzymując ciśnienie z miotaczy, tak aby ciśnienie nie przesyłało się do stałych punktów i szyn kierowniczych w systemie rurociągów.Zawieszenie zapewnia, że połączenie rozszerzające nie może pochłaniać ruchu osiowego i służy do ochrony metalowych miotaczy przed skrętemW projekcie ciśnienie wchłaniane przez zawias musi przekroczyć to, ile może wchłonąć..
- Ciśnienie projektowe: 0,1 - 2,5 MPa
- Temperatura projektowa: -25~800°C
- Rodzaj połączenia: flanszka/z spawaniem
- Zmiany, które mogą powstać w wyniku zastosowań określonych w pkt 3.4.1 niniejszego regulaminu:
- Standardy: EJMA, ASME, GB/T 12777-2019
3Uniwersalny staw rozszerzający
składający się z dwóch miotaczy połączonych rurą łączną i układem podwójnej okrągłej gimbali,ten staw rozszerzający może pochłaniać znaczące ruchy boczne w dowolnej płaszczyźnie i ruchy kątowe w dowolnym kierunku. Gimbal może być okrągły lub kwadratowy.W przypadku okrągłych gimbalów należy wziąć pod uwagę ich moment obrotowy, podczas gdy w przypadku kwadratowych należy wziąć pod uwagę niestabilność z powodu gięcia.szpilka, i zdolność płyt zawiasowych do wytrzymania ciśnienia i innych dodatkowych sił zewnętrznych, łącznik rozszerzający pochłania wewnętrzną siłę ciśnienia bez wywierania siły zewnętrznej na rurociąg.W związku z tym, uproszczenie instalacji rurociągu jest wykonalne.
Zakres zastosowań: Różne złożone systemy rurociągów, kompensujące przesunięcia kątowe w różnych systemach rurociągów przestrzennych, takich jak rurociągi w kształcie L, Z i U.
- Ciśnienie projektowe: 0,1 - 4 MPa
- Temperatura projektowa: -25~800°C
- Rodzaj połączenia: flanszka/z spawaniem
- Zmiany pomiarów:
- Standardy: EJMA, ASME, GB/T 12777-2019

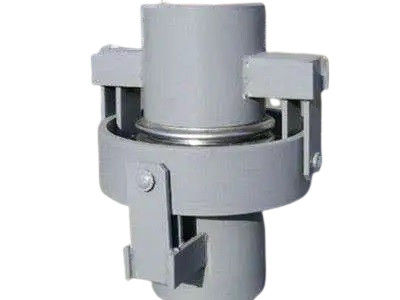

4Jednorazowy łącznik rozszerzający
Ten rodzaj złącza rozszerzającego może absorbować przesunięcie kątowe rurociągu w dowolnej płaszczyźnie.nie tylko ogranicza ciśnienie napędu rurociągu, ale również pochłania przesunięcia kątowe w dowolnej płaszczyźnieZespół rozszerzający pochłania napęd ciśnienia wewnętrznego bez wywierania siły zewnętrznej na rurociąg, dlatego możliwe jest uproszczenie instalacji wsparcia rurociągu.Gimbal może być okrągły lub kwadratowyW przypadku gimbalów okrągłych należy wziąć pod uwagę ich moment obrotowy, podczas gdy w przypadku kwadratowych należy wziąć pod uwagę niestabilność spowodowaną gięciem.
Zakres zastosowań: Różne złożone systemy rurociągów, kompensujące przesunięcia kątowe w różnych systemach rurociągów przestrzennych, takich jak rurociągi w kształcie L, Z i U.
- Ciśnienie projektowe: 0,1 - 4,0 MPa
- Temperatura projektowa: -25~800°C
- Rodzaj połączenia: flanszka/z spawaniem
- Zmiany, które mogą powstać w wyniku zastosowań określonych w pkt 3.4.1 niniejszego regulaminu:
- Standardy: EJMA, ASME, GB/T 12777-2019
